Kompleksowy przewodnik po bezproblemowym kuciu pierścieni walcowanych: doskonałość inżynieryjna w zastosowaniach wymagających dużych naprężeń

Wprowadzenie

W świecie ciężkiej produkcji przemysłowej integralność elementów okrągłych jest najważniejsza. Niezależnie od tego, czy jest to masywna bieżnia łożyska turbiny wiatrowej, czy kołnierz wysokociśnieniowy rurociągu naftowego, metoda produkcji określa żywotność, bezpieczeństwo i wydajność elementu. Bezszwowe kucie pierścieni walcowanych okazało się najlepszym rozwiązaniem dla tych krytycznych zastosowań. Proces ten, który przekształca wydrążoną metalową preformę w precyzyjny pierścień o wysokiej wytrzymałości poprzez kontrolowane ciśnienie promieniowe i osiowe, oferuje zalety mechaniczne, których nie może zapewnić tradycyjne odlewanie ani spawanie. W tym przewodniku szczegółowo omówiono niuanse techniczne procesu walcowania pierścieni, kwestie materiałowe oraz porównanie go z alternatywnymi metodami produkcji.

Mechanika procesu walcowania pierścieni

Produkcja pierścienia walcowanego bez szwu jest skomplikowanym ćwiczeniem w zakresie odkształceń plastycznych. Rozpoczyna się od kęsa początkowego, który jest spękany i przekłuty, aby utworzyć kształt „pączka”, zwany preformą. Preformę tę następnie umieszcza się na walcarce pierścieniowej.

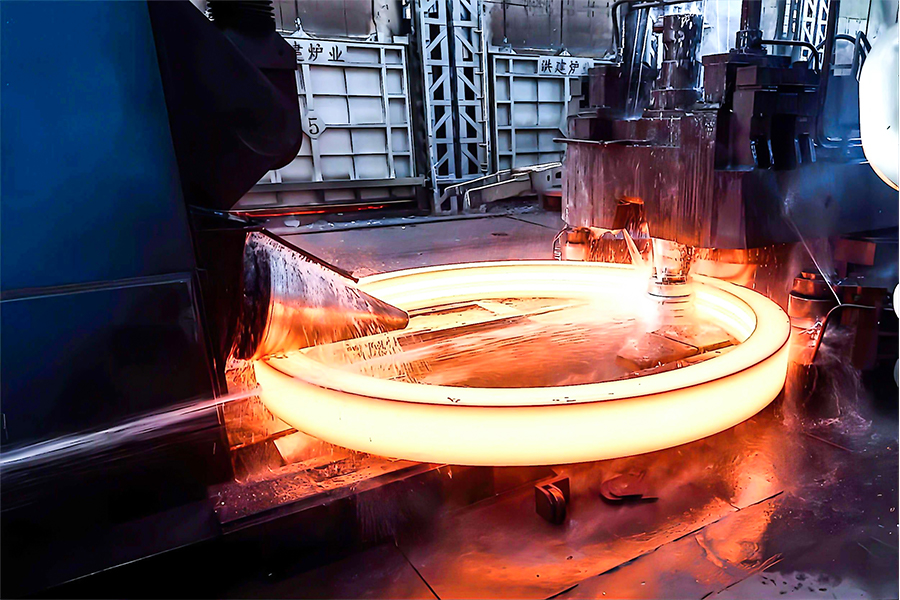

Młyn składa się z kilku kluczowych elementów: głównego walca napędowego, który wywiera nacisk na średnicę zewnętrzną; trzpień (lub rolka napinająca), który wywiera nacisk na średnicę wewnętrzną; oraz parę osiowych rolek kontrolujących wysokość pierścienia. Gdy rolki ściskają obracającą się preformę, grubość ścianki zmniejsza się, a średnica wzrasta. To ciągłe walcowanie nie tylko kształtuje metal; udoskonala wewnętrzną strukturę ziaren, wyrównując ją obwodowo wzdłuż krzywizny pierścienia. Ten styczny przepływ ziaren to „tajemniczy sos” walcowanych pierścieni, zapewniający wyjątkową odporność na zmęczenie i uderzenia.

Porównanie techniczne: kucie pierścieni walcowanych, odlewanie i kucie swobodnie matrycowe

Menedżerowie ds. zakupów często rozważają zalety i wady różnych ścieżek produkcyjnych. Zrozumienie różnic strukturalnych jest niezbędne do podjęcia świadomej decyzji.

Chociaż odlewanie jest opłacalne w przypadku złożonych, niekrytycznych geometrii, z natury niesie ze sobą ryzyko wad wewnętrznych. Kucie pierścieni walcowanych eliminuje te problemy poprzez odkształcenie w stanie stałym, zapewniając 100% gęstości metalu i brak pustych przestrzeni.

Wybór materiału i właściwości metalurgiczne

Uniwersalność walcowania pierścieni pozwala na zastosowanie szerokiego spektrum stopów. Wybór materiału jest podyktowany środowiskiem operacyjnym, w szczególności temperaturą, ciśnieniem i narażeniem na korozję.

• Stale węglowe i stopowe: Gatunki takie jak 4140, 4340 i 8620 to najważniejsze elementy w branży. Oferują zrównoważoną kombinację wytrzymałości i wytrzymałości półfabrykatów przekładni, kołnierzy i elementów maszyn.
• Stal nierdzewna: Wykorzystywane w przemyśle spożywczym, chemicznym i morskim, pierścienie ze stali nierdzewnej (takie jak 304L, 316L i 17-4 PH) zapewniają niezbędną odporność na korozję.
• Nadstopy i tytan: W przypadku turbin lotniczych i wydobycia ropy podmorskiej preferowane są nadstopy na bazie niklu (Inconel) i stopy tytanu. Materiały te zachowują swoją integralność mechaniczną w ekstremalnych temperaturach, w których zawodzą standardowe stale.

Zastosowania przemysłowe: gdzie wydajność nie podlega negocjacjom

Unikalne właściwości pierścieni walcowanych bez szwu sprawiają, że są one niezbędne w kilku sektorach wymagających wysokich stawek:

1. Energia wiatrowa: Ogromne łożyska odchylenia i nachylenia, a także kołnierze wieży opierają się na wytrzymałości zmęczeniowej kutych pierścieni, aby wytrzymać dziesięciolecia ciągłego ruchu i obciążenia wiatrem.
2. Przemysł lotniczy: Obudowy wentylatorów silników odrzutowych i pierścienie konstrukcyjne wymagają najwyższego możliwego stosunku wytrzymałości do masy, aby zapewnić bezpieczeństwo lotu i oszczędność paliwa.
3. Wytwarzanie energii: Elementy turbin w elektrowniach wodnych i jądrowych muszą wytrzymywać cykle termiczne i wysokie prędkości obrotowe bez deformacji.
4. Ropa i gaz: Kołnierze wysokociśnieniowe i korpusy zaworów stosowane podczas wierceń głębinowych muszą być wykonane bez szwu, aby zapobiec katastrofalnym wyciekom pod ogromnym ciśnieniem hydrostatycznym.

Zapewnienie jakości i standardy międzynarodowe

W handlu międzynarodowym zgodność ze światowymi standardami jest wyznacznikiem niezawodnego producenta. Nabywcy techniczni zazwyczaj oczekują zgodności z normą ISO 9001 w zakresie ogólnego zarządzania, ale certyfikaty specyficzne dla produktu są jeszcze ważniejsze. Należą do nich normy ASTM (Amerykańskie Towarzystwo Badań i Materiałów) dotyczące właściwości materiałów oraz ASME (Amerykańskie Towarzystwo Inżynierów Mechaników) dotyczące komponentów zbiorników ciśnieniowych.

Badania nieniszczące (NDT) stanowią standardową część protokołu jakości. Obejmuje to:

• Badania ultradźwiękowe (UT): Aby wykryć wszelkie głęboko zakorzenione wewnętrzne wady.
• Kontrola cząstek magnetycznych (MPI): Identyfikacja pęknięć powierzchniowych w materiałach ferromagnetycznych.
• Badanie penetracyjne barwnika (DPI): Do kontroli powierzchni stopów niemagnetycznych, takich jak stal nierdzewna lub aluminium.

Wniosek

Bezszwowe kucie pierścieni walcowanych stanowi szczyt produkcji okrągłych elementów metalowych. Łącząc wydajność materiałową z niezrównaną integralnością strukturalną, zapewnia niezawodną podstawę dla najbardziej wymagających systemów przemysłowych na świecie. Dla inżynierów i specjalistów ds. zaopatrzenia wybór odpowiedniego partnera w dziedzinie kucia oznacza priorytetowe traktowanie doskonałości metalurgicznej, rygorystycznych testów i głębokiego zrozumienia zachowania stopów.

Często zadawane pytania: często zadawane pytania

1. Jaka jest maksymalna średnica osiągalna w odkuwce walcowanej?
Chociaż możliwości różnią się w zależności od producenta, nowoczesne przemysłowe młyny pierścieniowe mogą wytwarzać pierścienie bez szwu o średnicy od kilku cali do ponad 25 stóp (około 8 metrów) i masie przekraczającej 50 ton.

2. Dlaczego pierścień kuty jest lepszy od pierścienia spawanego?
Spawany pierścień ma na złączu strefę wpływu ciepła (HAZ), która jest potencjalnym miejscem uszkodzenia ze względu na różną strukturę ziaren i możliwe wady spoiny. Kuty pierścień jest bezszwowy, co oznacza, że ​​przepływ ziaren jest ciągły, a wytrzymałość jest jednakowa na całym obwodzie.

3. Czy proces walcowania pierścieni pozwala zaoszczędzić na kosztach materiałów?
Tak. Ponieważ w procesie powstaje „kształt zbliżony do netto”, który bardzo przypomina część końcową, wymagane jest znacznie mniej surowca w porównaniu do obróbki pierścienia z pełnego dysku lub przy użyciu kucia swobodnie matrycowego, co prowadzi do niższych kosztów materiałów i obróbki.

4. Czy można kuć pierścienie o przekroju innym niż prostokątny?
Absolutnie. Zaawansowane walcarki pierścieniowe mogą wykorzystywać walce kształtowe do tworzenia określonych profili, takich jak rowki, kołnierze lub stożkowe ścianki, bezpośrednio w pierścieniu podczas procesu walcowania.

5. Jakich terminów realizacji należy się spodziewać w przypadku pierścieni kutych na zamówienie?
Terminy realizacji zależą od dostępności materiałów i złożoności wymaganej obróbki cieplnej. Ogólnie rzecz biorąc, standardowe pierścienie ze stali węglowej można wyprodukować w ciągu 4-6 tygodni, podczas gdy stopy egzotyczne lub pierścienie wymagające szeroko zakrojonych badań NDT mogą zająć 8-12 tygodni.

Referencje

1. Podręcznik ASM, tom 14A: Kucie i formowanie. Międzynarodowy ASM.
2. Standardowa specyfikacja dla odkuwek stalowych, wymagania ogólne (ASTM A788).
3. Zasady przemysłowych procesów obróbki metali. G.W. Rowe'a.
4. Zasoby techniczne Stowarzyszenia Przemysłu Kucia (FIA) dotyczące walcowania pierścieni.
5. Journal of Materials Processing Technology: Postępy w walcowaniu pierścieni bez szwu.
