Przewodnik po odkuwkach ze stali węglowej, stopowej, nierdzewnej i stopowej

Odkuwki ze stali węglowej oferują najlepszy stosunek kosztów do wytrzymałości w ogólnych zastosowaniach konstrukcyjnych; odkuwki ze stali stopowej zapewniają ulepszone właściwości mechaniczne w wymagających warunkach obciążenia i temperatury; odkuwki ze stali nierdzewnej zapewniają odporność na korozję w środowiskach chemicznych i przetwórstwa spożywczego; i odkuwki ze stali stopowej na bazie niklu są jedynym praktycznym wyborem w przypadku pracy w ekstremalnych temperaturach i wysokiej korozyjności powyżej 650°C. Te cztery kategorie materiałów do odkuwek nie są zamienne — każda z nich dotyczy określonego zestawu warunków pracy, a wybranie niewłaściwej kategorii skutkuje albo kosztownym zawyżeniem specyfikacji, albo przedwczesną awarią komponentu. Sam proces kucia – który poprawia strukturę ziaren, eliminuje porowatość wewnętrzną i wyrównuje przepływ włókien ze ścieżkami naprężeń elementu – wzmacnia nieodłączne zalety każdej klasy stopu, wykraczając poza to, co może osiągnąć odlewanie lub obróbka skrawaniem z prętów.

Dlaczego proces kucia ma znaczenie we wszystkich klasach stopów

Przed zbadaniem każdej kategorii materiału ważne jest, aby zrozumieć, w jaki sposób proces kucia wpływa na wydajność komponentu, niezależnie od rodzaju stopu. Kucie obrabia metal powyżej jego temperatury rekrystalizacji (kucie na gorąco) lub poniżej (kucie na zimno i na ciepło), przy zastosowaniu siły ściskającej przez matryce w celu odkształcenia kęsa do pożądanego kształtu. Ta obróbka mechaniczna zapewnia trzy korzyści strukturalne, które bezpośrednio przekładają się na wydajność komponentów:

• Rozdrobnienie ziarna: Odkształcenie mechaniczne rozbija gruboziarnistą strukturę ziaren dendrytycznych odlewanego kęsa i wytwarza drobniejsze, bardziej jednolite ziarno. Drobniejsza struktura ziaren poprawia wytrzymałość na rozciąganie, odporność na zmęczenie i udarność we wszystkich typach stopów.
• Eliminacja porowatości i segregacji: Siły kucia ściskającego zapadają wewnętrzne puste przestrzenie, pory gazowe i strefy segregacji dendrytycznej obecne w wyjściowym wlewku lub kęsie, tworząc w pełni gęstą, jednorodną mikrostrukturę. Odlewane elementy o równoważnej wielkości zachowują te defekty, chyba że zostaną poddane prasowaniu izostatycznemu na gorąco (HIP).
• Wyrównany przepływ ziaren (przepływ włókien): Kontrolowana konstrukcja matrycy kieruje przepływ materiału w taki sposób, aby linie przepływu ziaren podążały za konturem gotowego elementu, a nie były wycinane przez obróbkę skrawaniem. Na przykład kuty korbowód charakteryzuje się ciągłym przepływem ziaren przez korpus korbowodu i wokół promienia otworu, co znacznie poprawia trwałość zmęczeniową w punktach koncentracji naprężeń w porównaniu z alternatywą z pręta obrabianego maszynowo.

Praktyczne konsekwencje tych korzyści są wymierne: odkuwki charakteryzują się zazwyczaj o 20–30% wyższą wytrzymałością na rozciąganie, o 15–25% wyższą granicą plastyczności oraz znacznie lepszą odpornością na zmęczenie i uderzenia niż elementy odlewane o tym samym składzie stopu i geometrii nominalnej. Ta przewaga strukturalna jest niezmienna w przypadku stali węglowej, stali stopowej, stali nierdzewnej i odkuwek ze stopów na bazie niklu, co sprawia, że ​​kucie jest preferowanym procesem produkcyjnym wszędzie tam, gdzie krytyczna jest niezawodność komponentów pod obciążeniem cyklicznym lub udarowym.

Odkuwki ze stali węglowej : Zakład Produkcji Przemysłowej

Odkuwki ze stali węglowej produkowane są ze stali zawierających 0,10–0,60% węgla z manganem jako głównym wtórnym pierwiastkiem stopowym i minimalnymi zamierzonymi dodatkami innych pierwiastków. Stanowią one największy segment światowego przemysłu kucia, co stanowi szacunkowo 60–65% masy wszystkich odkuwek stalowych .

Klasyfikacja gatunków i właściwości mechaniczne

Odkuwki ze stali węglowej klasyfikuje się przede wszystkim według zawartości węgla, która określa osiągalny zakres wytrzymałości i reakcję na obróbkę cieplną:

• Niskoemisyjna (0,10–0,25% C, np. AISI 1018, 1020): Wytrzymałość na rozciąganie 380–520 MPa, wysoka ciągliwość (wydłużenie 25–35%), doskonała spawalność. Stosowany w częściach karoserii samochodów, ogniwach sprzętu rolniczego i kołnierzach konstrukcyjnych, gdzie odkształcalność ma większe znaczenie niż ostateczna wytrzymałość.
• Średni węgiel (0,30–0,50% C, np. AISI 1040, 1045): Wytrzymałość na rozciąganie 600–800 MPa po normalizacji do 1000 MPa po hartowaniu i temperowaniu. Najpowszechniej stosowany asortyment do odkuwek konstrukcyjnych, w tym wałów korbowych, korbowodów, kół zębatych i półosi.
• Wysoka zawartość węgla (0,55–0,70% C, np. AISI 1060, 1070): Wytrzymałość na rozciąganie 800–1000 MPa, wyższa twardość, obniżona spawalność. Stosowany w elementach szyn, sprężynach i odkuwkach odpornych na zużycie, gdzie głównym wymaganiem jest twardość powierzchni.

Procesy kucia stali węglowej

Zakres temperatur kucia stali węglowych wynosi 1100–1250°C do kucia na gorąco. Gatunki o średniej i wysokiej zawartości węgla są zwykle normalizowane (chłodzone powietrzem od około 870°C) lub hartowane i odpuszczane po kuciu w celu uzyskania określonych właściwości mechanicznych. Temperaturę odpuszczania dostosowuje się tak, aby zrównoważyć wytrzymałość i wiązkość – wyższe temperatury odpuszczania dają niższą wytrzymałość, ale lepszą odporność na uderzenia, a kompromis ten różni się w zależności od wymagań zastosowania.

Zastosowania i ograniczenia

Odkuwki ze stali węglowej są domyślnym wyborem dla:

• Elementy samochodowego układu napędowego (wały korbowe, korbowody, wałki rozrządu, mechanizmy różnicowe)
• Sprzęt budowlany i górniczy (zęby koparek, wiertła, głowice młotów)
• Kołnierze zbiorników ciśnieniowych i łączniki rurowe (ASTM A105 dla kołnierzy ze stali węglowej w temperaturze otoczenia)
• Elementy kolejowe (piasty kół, osie, sprzęgła)

Podstawowymi ograniczeniami odkuwek ze stali węglowej są słaba odporność na korozję (wymagająca powłok ochronnych w większości zastosowań zewnętrznych), ograniczona wytrzymałość w podwyższonej temperaturze (zwykle nieodpowiednia powyżej 400°C dla trwałej nośności) i ograniczoną hartowność w dużych przekrojach, gdzie stal stopowa staje się konieczna do osiągnięcia hartowania na wskroś.

Odkuwki ze stali stopowej : Zwiększona wydajność dzięki inżynierii kompozycyjnej

Odkuwki ze stali stopowej produkowane są ze stali zawierających celowe dodatki jednego lub większej liczby pierwiastków stopowych — chromu, molibdenu, niklu, wanadu, manganu lub ich kombinacji — na poziomach, które zapewniają mierzalną poprawę właściwości mechanicznych, hartowności lub odporności na działanie podwyższonej temperatury wykraczającej poza to, co może osiągnąć sam węgiel.

Kluczowe pierwiastki stopowe i ich wkład

• Chrom (Cr, 0,5–2,0%): Poprawia hartowność, odporność na zużycie i odporność na utlenianie w podwyższonych temperaturach. Występuje w większości stali stopowych średniostopowych i wysokowytrzymałych.
• Molibden (Mo, 0,15–0,5%): Znacząco zwiększa hartowność w grubych przekrojach, poprawia odporność na pełzanie w podwyższonych temperaturach (do 550°C) oraz zmniejsza podatność na kruchość odpuszczania. Często stosowany w połączeniu z chromem (stale Cr-Mo, takie jak AISI 4130, 4140, 4142).
• Nikiel (Ni, 1,5–4,0%): Poprawia wytrzymałość i odporność na uderzenia, szczególnie w temperaturach poniżej zera. Stosowany w odkuwkach zbiorników ciśnieniowych w niskich temperaturach (stal 3,5% Ni do pracy w temperaturze -100°C) oraz w stalach konstrukcyjnych Ni-Cr-Mo.
• Wanad (V, 0,05–0,15%): Tworzy drobne wydzielenia węglika, które są odporne na wzrost ziaren podczas kucia i zapewniają utwardzanie wydzieleniowe po obróbce cieplnej. Stosowany w stalach narzędziowych i odkuwkach niskostopowych o wysokiej wytrzymałości (HSLA).
• Mangan (Mn, 1,0–1,8%): Poprawia hartowność i wytrzymałość przy jednoczesnym zachowaniu spawalności. Podstawowy pierwiastek stopowy w gatunkach HSLA stosowanych do odkuwek konstrukcyjnych.

Typowe gatunki kucia stali stopowej i ich właściwości

Rozmiar przekroju i zaleta hartowności

Jedną z najważniejszych praktycznie zalet odkuwek ze stali stopowych w porównaniu ze stalą węglową jest hartowność na wskroś przy dużych średnicach przekrojów . Stal średniowęglowa (AISI 1045) hartowana od 850°C osiąga pełny martenzyt dopiero do głębokości ok. 10–15 mm z powierzchni w pręcie o średnicy 100 mm – rdzeń pozostaje bardziej miękkim perlitem/bainitem. AISI 4140 (Cr-Mo) osiąga pełny martenzyt w całym procesie Średnica 50–75 mm sekcja; AISI 4340 (Ni-Cr-Mo) rozszerza to na 100–150 mm . Ma to decydujące znaczenie w przypadku dużych kutych wałów, matryc i elementów konstrukcyjnych, gdzie wymagane są jednolite właściwości mechaniczne w całym przekroju.

Odkuwki ze stali nierdzewnej : Odporność na korozję spełnia parametry konstrukcyjne

Odkuwki ze stali nierdzewnej zawierają min 10,5% chromu , który tworzy na powierzchni pasywną warstwę tlenku chromu, odporną na utlenianie i korozję. Połączenie odporności na korozję z właściwościami mechanicznymi i zaletami strukturalnymi procesu kucia sprawia, że ​​odkuwki ze stali nierdzewnej są standardowym wyborem w przetwórstwie chemicznym, przemyśle spożywczym, przemyśle morskim i nuklearnym, gdzie trwałość materiału w agresywnym środowisku jest głównym kryterium projektowym.

Rodziny stali nierdzewnej stosowane w odkuwkach

W odkuwkach stosowane są cztery rodziny mikrostruktur stali nierdzewnej, każda o odmiennym profilu właściwości:

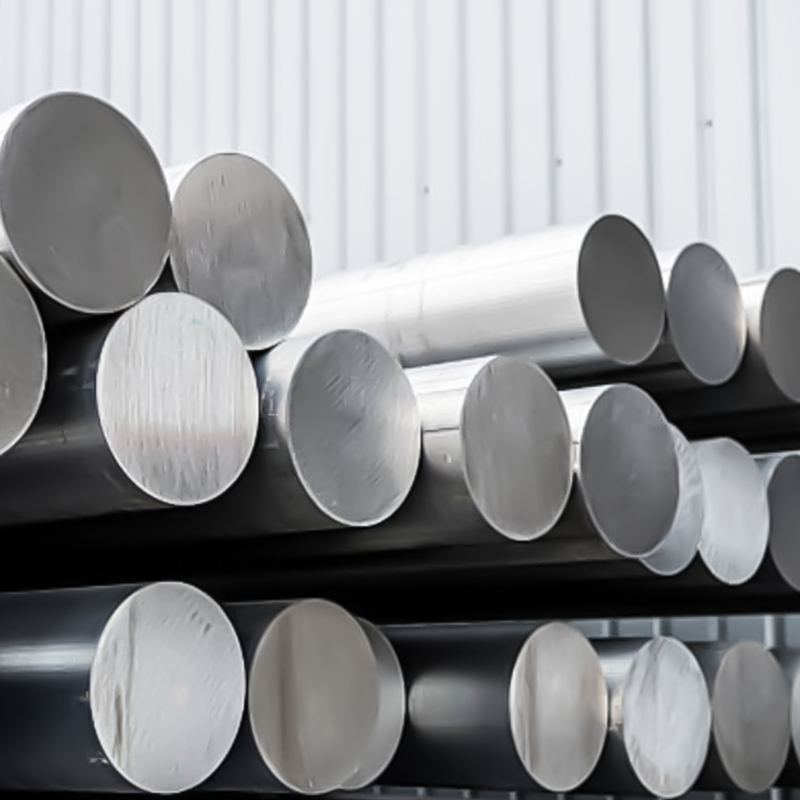

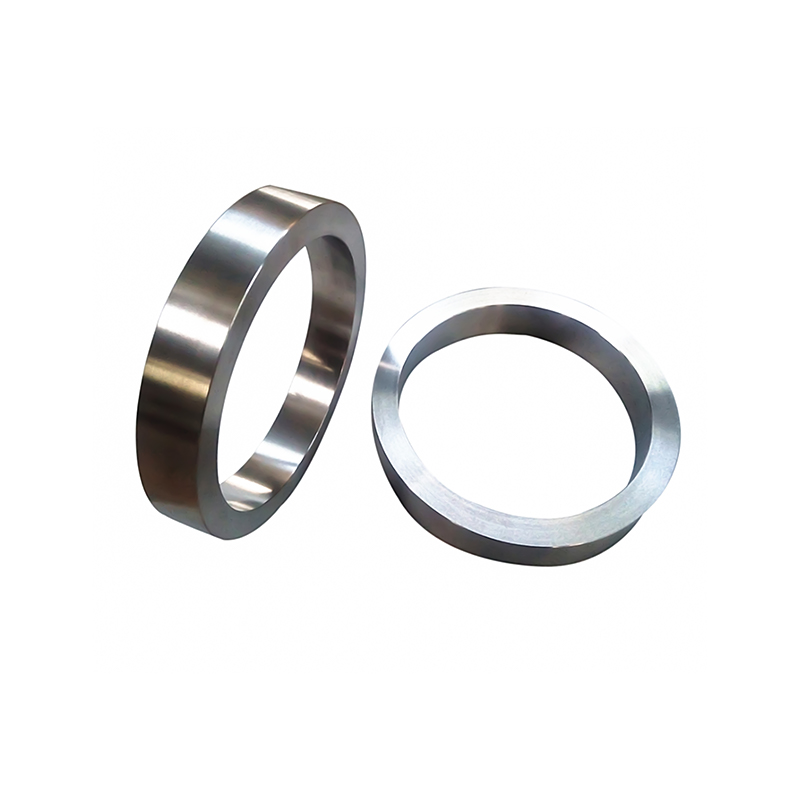

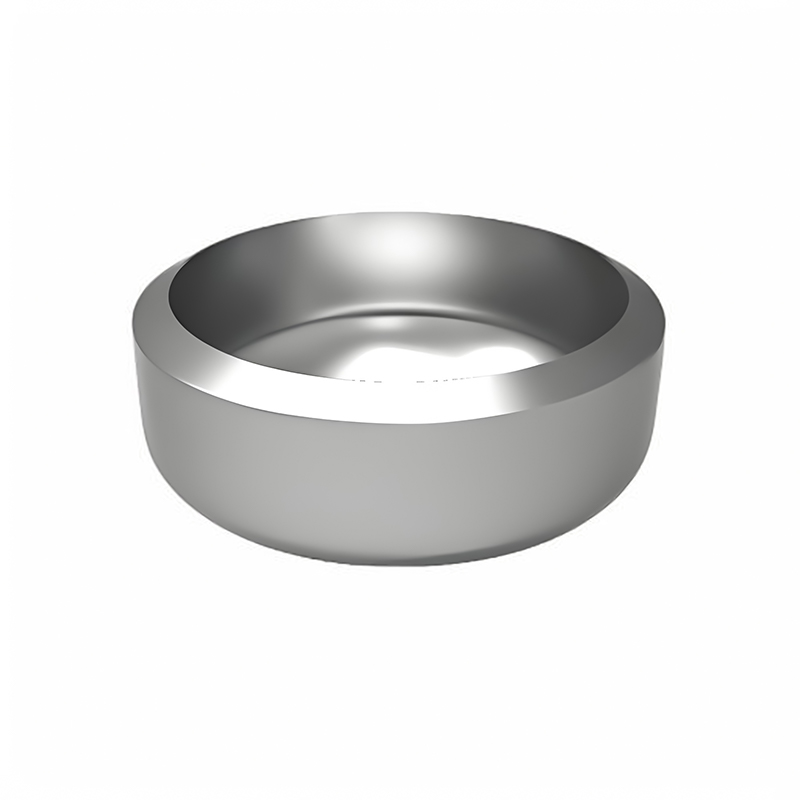

• Austenityczne stale nierdzewne (np. AISI 304, 316, 316L): Najczęściej kuta rodzina stali nierdzewnej. Niemagnetyczny, doskonała odporność na korozję, dobra wytrzymałość w niskich temperaturach i dobra spawalność. Nie można utwardzać poprzez obróbkę cieplną – wzmacniać poprzez obróbkę na zimno lub wyżarzanie w celu uzyskania maksymalnej odporności na korozję. Typowa wytrzymałość na rozciąganie 515–690 MPa w stanie wyżarzonym. ASTM A182 F316/F316L to standardowa specyfikacja dla kołnierzy i złączek ze stali nierdzewnej do zastosowań w przetwórstwie chemicznym i na morzu.

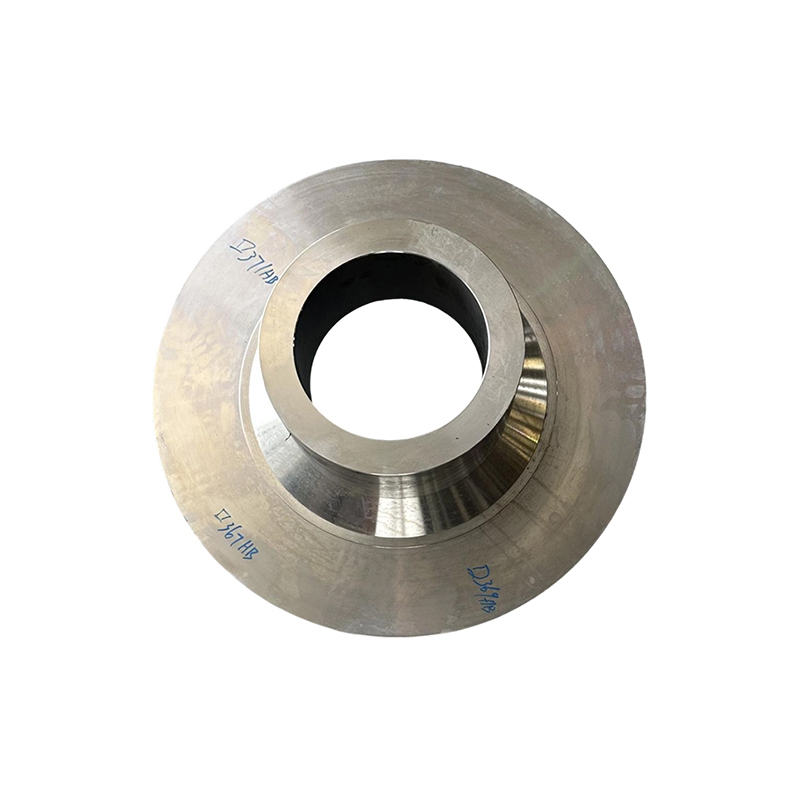

• Martenzytyczne stale nierdzewne (np. AISI 410, 420, 17-4PH): Wyższa wytrzymałość niż gatunki austenityczne – do 1310 MPa rozciąganie (stan 17-4PH H900) – z umiarkowaną odpornością na korozję. Możliwość obróbki cieplnej przez hartowanie. Stosowany w wałach pomp, trzonkach zaworów, łopatkach turbin i narzędziach chirurgicznych, gdzie wymagana jest zarówno twardość, jak i odporność na korozję.
• Ferrytyczne stale nierdzewne (np. AISI 430, 446): Niższy koszt niż austenit, dobra odporność na utlenianie w podwyższonych temperaturach, ale ograniczona wytrzymałość w ciężkich przekrojach. Rzadziej kute ze względu na ograniczoną odkształcalność i podatność na rozrost ziaren podczas obróbki na gorąco.

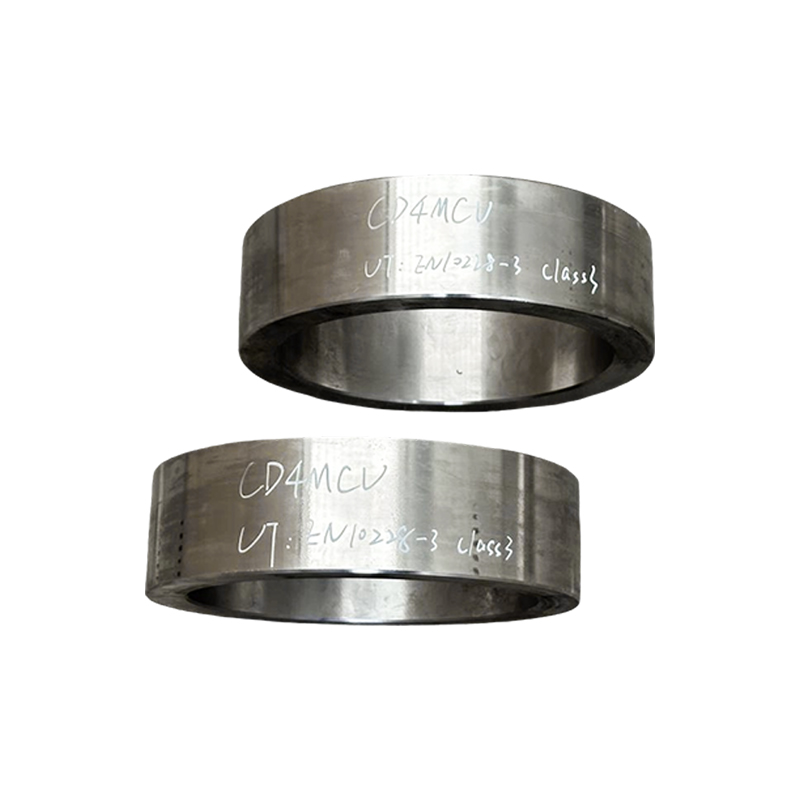

• Stale nierdzewne typu duplex (np. 2205, 2507, Super Duplex): Mieszana mikrostruktura austenitu i ferrytu zapewniająca ok dwukrotnie większa granica plastyczności w porównaniu ze standardowymi gatunkami austenitycznymi (zwykle wydajność 450–550 MPa w porównaniu z 200–240 MPa dla 316) przy zachowaniu porównywalnej odporności na korozję. Odkuwki duplex i super duplex są coraz częściej stosowane w przybrzeżnych zaworach naftowych i gazowych, korpusach pomp i elementach podmorskich, gdzie wymagane są zarówno wysokie ciśnienia znamionowe, jak i odporność na pękanie korozyjne naprężeniowe chlorkowe.

Wyzwania kucia specyficzne dla stali nierdzewnej

Stale nierdzewne charakteryzują się większymi trudnościami w kuciu niż stale węglowe lub niskostopowe ze względu na wyższe naprężenia płynięcia w temperaturze kucia i węższe zakresy temperatur kucia. Gatunki austenityczne szybko utwardzają się przez zgniot, co wymaga większego tonażu prasy i większej liczby operacji wyżarzania pośredniego w odkuwkach wieloetapowych. Gatunki duplex wymagają starannej kontroli temperatury pomiędzy 1050–1200°C aby utrzymać prawidłową równowagę fazową austenit-ferryt - zbyt niska temperatura wytwarza nadmierną ilość ferrytu, który pogarsza wytrzymałość i odporność na korozję. Czynniki te przyczyniają się do 2–4× wyższy koszt odkuwek ze stali nierdzewnej w stosunku do równoważnych odkuwek ze stali węglowej.

Podstawowe sektory zastosowań

• Ropa i gaz: Zawory, kołnierze, złączki (ASTM A182 F304/316/F51/F53), elementy głowicy odwiertu i kolektory podmorskie
• Przetwórstwo chemiczne i petrochemiczne: Wirniki pomp, elementy wewnętrzne reaktorów, głowice kanałów wymienników ciepła i dysze obsługujące media korozyjne
• Żywność i farmaceutyka: Korpusy zaworów, złączki i obudowy pomp wymagające powierzchni zgodnych z FDA i zgodności z CIP (czyszczenie na miejscu).
• Energia jądrowa: Podstawowe elementy układu chłodzenia, elementy wewnętrzne zbiorników ciśnieniowych reaktora i dysze oprzyrządowania wymagające zarówno odporności na korozję, jak i odporności na kruchość radiacyjną

Odkuwki ze stali stopowej na bazie niklu: wydajność w ekstremalnych warunkach

Odkuwki ze stopów na bazie niklu – często określane jako „odkuwki nadstopowe” – stanowią najbardziej zaawansowany technicznie i najdroższy segment przemysłu kucia. Stopy te zawierają 50–75% niklu jako element matrycy, z dodatkami chromu, kobaltu, molibdenu, wolframu, aluminium, tytanu i niobu, które łącznie tworzą materiał zdolny do zachowania integralności strukturalnej w temperaturach, w których wszystkie stopy stali skutecznie utraciły swoją nośność.

Dlaczego matryca niklowa umożliwia działanie w ekstremalnych temperaturach

Struktura kryształu niklu FCC (sześcienna centrowana na powierzchni) jest stabilna od temperatur kriogenicznych do temperatury bliskiej topnienia bez przemiany fazowej – w przeciwieństwie do stopów na bazie żelaza, które przechodzą przejścia BCC do FCC. Ta stabilność strukturalna pozwala stopom niklu zachować użyteczną odporność na pełzanie w temperaturach przekraczających 70–75% ich absolutnej temperatury topnienia , współczynnik wydajności nieporównywalny z żadnym stopem stali.

Podstawowym mechanizmem wzmacniającym w kutych nadstopach niklu jest utwardzanie wydzieleniowe poprzez tworzenie się wydzieleń pierwotnego gamma (γ') – uporządkowanych cząstek międzymetalicznych Ni₃(Al,Ti), które tworzą spójną strukturę w osnowie niklu i są odporne na ruch dyslokacyjny nawet w podwyższonych temperaturach. Stopy o wysokich frakcjach γ' (takie jak Waspaloy, René 41 i IN-718) osiągają wytrzymałość na zerwanie przy pełzaniu 760°C, które przekraczają najmocniejsze stopy stali w temperaturze 500°C .

Typowe gatunki do kucia stopów na bazie niklu

Wyzwania związane z procesem kucia nadstopów niklu

Nadstopy niklu charakteryzują się najbardziej wymagającymi warunkami kucia ze wszystkich materiałów konstrukcyjnych. Ich wysoka wytrzymałość na gorąco — ta sama właściwość, która czyni je cennymi w eksploatacji — oznacza, że ​​wymagają bardzo wysokich ciśnień kucia i są odporne na odkształcenia w temperaturach roboczych. Kluczowe wyzwania procesowe obejmują:

• Wąskie okna temperatur kucia: Wiele nadstopów niklu musi być kutych wyłącznie w zakresie temperatur 50–100°C — powyżej solvusu pierwotności gamma (aby umożliwić odkształcenie), ale poniżej początkowej temperatury topnienia. Skoki temperatury poza tym oknem powodują albo pękanie chłodzące matrycę, albo początkowe topienie granic ziaren.
• Kucie izotermiczne i prawie izotermiczne: Zaawansowane odkuwki tarcz turbin ze stopów o wysokiej frakcji γ' wymagają kucia izotermicznego w podgrzewanych matrycach (temperatura matrycy w granicach 15–30°C temperatury przedmiotu obrabianego ), aby zapobiec wychłodzeniu powierzchni i utrzymać równomierne odkształcenie. Wymaga to specjalistycznego sprzętu — zazwyczaj dużych pras hydraulicznych lub mechanicznych z podgrzewanym oprzyrządowaniem — co znacznie zwiększa koszty kapitałowe i operacyjne produkcji.
• Kontrola struktury ziarna: Odporność na pełzanie, zmęczenie i pękanie odkuwek tarcz turbin jest niezwykle wrażliwa na jednorodność wielkości ziaren. Wielkość ziarna musi być ściśle kontrolowana poprzez precyzyjne zarządzanie odkształceniem, szybkością odkształcania i temperaturą podczas kucia. Obróbka cieplna po kuciu jest określona w celu osiągnięcia docelowej wielkości ziaren (zwykle ASTM 8–12 w przypadku zastosowań tarczowych) i wymaganej morfologii osadu γ'.
• Zużycie i koszt narzędzi: Wysokie naprężenia płynięcia nadstopów niklu powodują szybkie zużycie matrycy. Materiałami matrycowymi do kucia stopów niklu są same w sobie wysokostopowe stale narzędziowe lub stopy do pracy na gorąco na bazie niklu o ograniczonej żywotności, co przyczynia się do 5–15× wyższy koszt odkuwek ze stopów niklu w porównaniu z równoważnymi odkuwkami ze stali węglowej.

Porównanie wszystkich czterech kategorii materiałów do kucia

Wybór odpowiedniego materiału do kucia dla Twojego zastosowania

Dobór materiałów na odkuwki następuje po sekwencyjnej ocenie wymagań serwisowych, a optymalizację kosztów wprowadza się dopiero po potwierdzeniu progów wydajności funkcjonalnej. Poniższe ramy obejmują podstawowe kryteria decyzyjne w kolejności priorytetów:

1. Zdefiniuj temperaturę pracy: Jeśli wymagana jest trwała wytrzymałość na obciążenia powyżej 650°C, dopuszczalne są wyłącznie stopy na bazie niklu i ograniczona liczba austenitycznych gatunków stali nierdzewnej (np. 310S). W zakresie temperatur od 400°C do 650°C odpowiednie są stale stopowe chromowo-molibdenowe (F22, F91) lub austenityczne stale nierdzewne. Poniżej 400°C stale węglowe lub stopowe pokrywają pełny zakres wytrzymałości.
2. Oceń środowisko korozyjne: Do kontaktu z wodą morską, kwasami mineralnymi, kwasami organicznymi lub mediami zawierającymi chlorki wymagana jest stal nierdzewna (duplex lub austenityczna) lub stopy niklu. W przypadku gazów utleniających o podwyższonej temperaturze odpowiednią odporność na utlenianie zapewniają stopy niklu lub stale wysokochromowe (9Cr, 12Cr). Stale węglowe i stopowe wymagają powłok ochronnych we wszystkich środowiskach korozyjnych.
3. Określ wymagania dotyczące wytrzymałości i rozmiaru przekroju: Tam, gdzie wymagana jest wytrzymałość na rozciąganie powyżej 800 MPa w przekrojach większych niż 50 mm, stal stopowa (4140, 4340) zastępuje stal węglową. W przypadku wymagań wytrzymałościowych powyżej 1000 MPa w połączeniu z odpornością na korozję konieczna jest stal nierdzewna (17-4PH) utwardzana wydzieleniowo lub stopy niklu.
4. Weź pod uwagę wymagania prawne i kodeksowe: Zastosowania w zbiornikach ciśnieniowych i rurociągach regulowane przez ASME Sekcja VIII, ASME B31.3 lub EN 13480 wyraźnie określają dopuszczalne gatunki materiałów. Odkuwki lotnicze i obronne podlegają specyfikacjom materiałowym AMS, ASTM i OEM, które zawężają wybór materiałów do wstępnie zakwalifikowanych gatunków.
5. Optymalizuj pod kątem kosztów w kwalifikującym się zakresie: Gdy środowisko usługowe wyeliminuje nieodpowiednie kategorie materiałów, wybierz najtańszy gatunek z kwalifikowanego zestawu, który spełnia wszystkie wymagania mechaniczne, wymiarowe i kontrolne. W wielu przypadkach materiał o wyższej zawartości stopu, który wymaga mniejszego naddatku na obróbkę lub mniejszej liczby napraw spoin, z nadwyżką rekompensuje wyższy koszt surowca.
