Wyjaśnienie kucia stali: rodzaje, odkuwki ze stali węglowej i wybór materiałów

Co to jest kucie stali

Kucie stali to proces produkcyjny, podczas którego stalowy przedmiot jest kształtowany poprzez przyłożenie siły ściskającej – poprzez młotkowanie, prasowanie lub walcowanie – podczas gdy materiał jest podgrzewany do stanu plastycznego lub obrabiany w temperaturze pokojowej. Rezultatem jest komponent o określonej geometrii i, co najważniejsze, udoskonalonej strukturze ziaren wewnętrznych, która zapewnia właściwości mechaniczne znacznie lepsze od tych, które można uzyskać poprzez odlewanie lub obróbkę skrawaniem z prętów . Kucie to nie tylko operacja kształtowania; jest to proces metalurgiczny, który zasadniczo ulepsza materiał, z którym współpracuje.

Podczas odlewania stali w procesie krzepnięcia powstaje gruba, czasami dendrytyczna struktura ziaren z potencjalnymi pustymi przestrzeniami, porowatością i strefami segregacji. Kucie ściska i wyrównuje tę strukturę, zamykając defekty wewnętrzne, udoskonalając wielkość ziaren i orientując przepływ ziaren tak, aby podążał za konturami gotowej części. Na przykład kuty korbowód charakteryzuje się przepływem ziaren zakrzywionym przez promień i belkę korbowodu — tą samą drogą, po której przemieszczają się obciążenia rozciągające i zginające podczas pracy. Dzięki temu wyrównaniu części kute są tak skutecznie odporne na uszkodzenia zmęczeniowe w zastosowaniach związanych z obciążeniem dynamicznym.

Proces kucia jest stosowany praktycznie w każdej wymagającej branży: komponenty samochodowych układów napędowych, części konstrukcyjne przemysłu lotniczego, korpusy zaworów naftowych i gazowych, sprzęt budowlany, narzędzia ręczne i sprzęt wojskowy są rutynowo produkowane jako odkuwki. Każde zastosowanie, w którym awaria nie wchodzi w grę i musi być zagwarantowana niezawodność mechaniczna przez określony okres użytkowania jest kandydatem na kutą stal.

Kucie stali: procesy i różnice

Kucie stali nie jest pojedynczym procesem — obejmuje kilka odrębnych metod, z których każda jest dostosowana do innej geometrii części, wielkości produkcji, wymagań dotyczących tolerancji i rodzajów materiałów. Wybór właściwej metody kucia jest równie ważny, jak wybór odpowiedniego gatunku stali.

Kucie matrycowe

Podczas kucia na otwartej matrycy przedmiot obrabiany jest odkształcany pomiędzy płaskimi lub prostymi matrycami, które nie obejmują całkowicie materiału. Operator zmienia położenie i obraca kęs pomiędzy uderzeniami, aby stopniowo go kształtować. Kucie na otwartej matrycy jest stosowane w przypadku dużych części — wałów, pierścieni, cylindrów, bloków — gdzie oprzyrządowanie na matrycy zamkniętej byłoby zbyt drogie lub gdy część jest zbyt duża dla zestawu matryc. Preferowane jest również produkcja niestandardowa lub niskoseryjna gdzie inwestycja w oprzyrządowanie nie może zostać zamortyzowana w długim okresie. Tolerancje wymiarowe są szersze niż w przypadku obróbki z zamkniętą matrycą, a do osiągnięcia ostatecznych wymiarów zwykle wymagana jest obróbka wtórna.

Kucie matrycowe (wyciskowe).

Kucie w matrycy zamkniętej wykorzystuje dopasowane matryce górne i dolne obrabiane maszynowo do kształtu gotowej części zbliżonej do netto. Podgrzany kęs umieszcza się we wnęce matrycy i uderza, powodując przepływ materiału i wypełnienie wycisku. Wypływka – nadmiar materiału wyciskany na linii podziału matrycy – jest później przycinany. W procesie tym powstają części o węższych tolerancjach wymiarowych, lepszym wykończeniu powierzchni i bardziej spójnych właściwościach mechanicznych niż w przypadku pracy z otwartą matrycą. Jest to dominująca metoda kucia w przypadku masowych komponentów samochodowych i przemysłowych takie jak wały korbowe, korbowody, koła zębate, kołnierze i narzędzia ręczne.

Kucie walców i walcowanie pierścieni

Kucie walcowe przepuszcza podgrzany kęs pomiędzy profilowanymi walcami, aby zmniejszyć przekrój poprzeczny i wydłużyć element - stosowany do wałów stożkowych, resorów piórowych i półfabrykatów osi. Walcowanie pierścieni to wyspecjalizowany wariant, w którym preforma w kształcie pączka jest walcowana pomiędzy wewnętrznym trzpieniem a zewnętrznym walcem napędzanym, zmniejszając grubość ścianki i zwiększając średnicę w celu wytworzenia bezszwowych pierścieni. Pierścienie walcowane są szeroko stosowane w łożyskach, kołnierzach, elementach zbiorników ciśnieniowych i ramach lotniczych. Powstaje walcowanie pierścieni nieprzerwany obwodowy przepływ ziaren — kluczowa zaleta w zastosowaniach obrotowych lub zawierających ciśnienie.

Kucie na zimno

Kucie na zimno — wykonywane w temperaturze pokojowej lub zbliżonej — pozwala uzyskać części o doskonałym wykończeniu powierzchni, wąskich tolerancjach wymiarowych i powierzchniach utwardzanych przez zgniot bez etapu nagrzewania. Jest szeroko stosowany do elementów złącznych, śrub, łbów gniazdowych i małych precyzyjnych elementów. Kompromisem są wyższe siły formujące, zmniejszona plastyczność podczas przetwarzania i ograniczenia złożoności części w porównaniu z kuciem na gorąco. Większość części kutych na zimno wykorzystuje stale nisko- i średniowęglowe o dobrej podatności na obróbkę na zimno.

Odkuwki ze stali węglowej: gatunki, właściwości i obróbka cieplna

Stal węglowa jest najpowszechniej stosowanym surowcem do kucia stali, cenionym za połączenie dostępności, przetwarzalności i szerokiego zakresu właściwości mechanicznych możliwych do uzyskania poprzez obróbkę cieplną. Odkuwki ze stali węglowej są stosowane w budownictwie, rolnictwie, górnictwie, przemyśle naftowo-gazowym, energetyce i ogólnych maszynach przemysłowych – wszędzie tam, gdzie głównymi czynnikami wpływającymi na projekt są wytrzymałość, wytrzymałość i opłacalność.

Zawartość węgla jest najbardziej wpływową zmienną przy wyborze stali do kucia:

• Stal niskowęglowa (≤0,25% C) — np. AISI 1018, 1020: Wysoka ciągliwość, doskonała podatność na kucie i łatwość spawania. Stosowany na odkuwki wymagające odkształcenia bez pękania – haki, łańcuchy, zęby rolnicze, wsporniki konstrukcyjne. Zwykle nie jest poddawany obróbce cieplnej do uzyskania wysokiej twardości; jego wytrzymałość wynika przede wszystkim z utwardzania przez zgniot i grubości przekroju.
• Stal średniowęglowa (0,25%–0,60% C) — np. AISI 1040, 1045, 1050: Seria koni roboczych do odkuwek przemysłowych. Dobrze reaguje na obróbkę cieplną przez hartowanie i odpuszczanie, osiągając wytrzymałość na rozciąganie w zakresie 700–1000 MPa, w zależności od rozmiaru przekroju i temperatury odpuszczania. AISI 1045 to jeden z najbardziej uniwersalnych gatunków na wały, koła zębate, osie i korbowody, gdzie wymagana jest równowaga wytrzymałości, wytrzymałości i obrabialności.
• Stal wysokowęglowa (0,60%–1,00% C) — np. AISI 1060, 1080, 1095: Wyższa twardość i odporność na zużycie po obróbce cieplnej, ale zmniejszona wytrzymałość i spawalność. Stosowany do odkuwek ze stali sprężynowej, narzędzi skrawających, elementów szyn i części eksploatacyjnych w rolnictwie. Bardziej wrażliwy na kucie okien temperaturowych i wymaga starannej kontroli chłodzenia, aby uniknąć pęknięć.

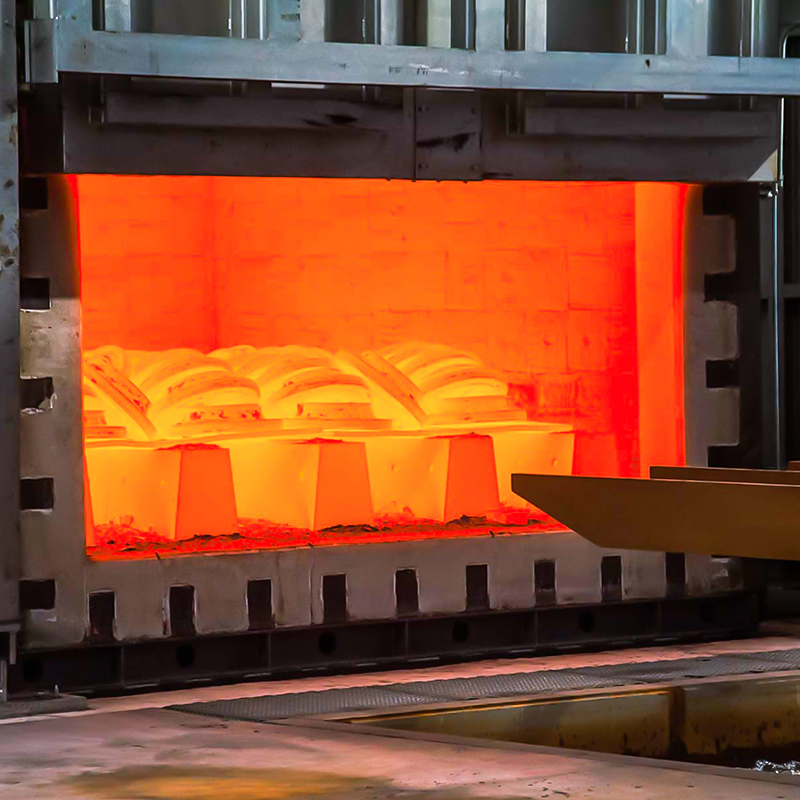

Obróbka cieplna po kuciu radykalnie zmienia końcowe właściwości mechaniczne elementów ze stali węglowej. Normalizowanie — chłodzenie powietrzem powyżej górnej temperatury krytycznej — udoskonala wielkość ziaren i łagodzi naprężenia kuźnicze, tworząc jednolitą mikrostrukturę o przewidywalnych właściwościach wyjściowych. Hartowanie i odpuszczanie (Q&T) obejmuje szybkie chłodzenie od temperatury austenityzacji do martenzytu, a następnie ponowne podgrzewanie do kontrolowanej temperatury odpuszczania w celu przywrócenia ciągliwości. Odkuwki ze stali węglowej Q&T mogą osiągać granicę plastyczności przekraczającą 800 MPa przy odpowiedniej udarności dla większości zastosowań konstrukcyjnych. Wyżarzanie jest stosowany, gdy przed dalszą obróbką wymagana jest maksymalna obrabialność lub plastyczność na zimno.

Praktycznym ograniczeniem zwykłych odkuwek ze stali węglowej jest hartowność - zdolność do osiągnięcia jednolitej twardości w przekroju dużej części. Stal węglowa ma niższą hartowność niż stal stopowa; w grubych przekrojach rdzeń ochładza się zbyt wolno podczas hartowania, aby całkowicie przekształcić się w martenzyt, co skutkuje bardziej miękkim rdzeniem. Dla odkuwek o przekroju krytycznym powyżej około 75–100 mm, gdzie wymagane jest hartowanie na wskroś, dodatki stopowe, takie jak chrom, molibden lub nikiel zostaną wprowadzone – przejście specyfikacji ze zwykłych gatunków stali węglowej na gatunki stali stopowej, takie jak 4140, 4340 lub 8620.

Kuta stal węglowa a odlewana i obrabiana: kiedy różnica w procesie ma znaczenie

Wybór pomiędzy kutą stalą węglową, staliwem i prętami obrobionymi maszynowo jest zasadniczo kompromisem pomiędzy wydajnością mechaniczną, złożonością geometryczną, wielkością produkcji i kosztem jednostkowym. Każdy proces jest optymalny w konkretnym kontekście — błędem inżynierskim jest zastosowanie jednego tam, gdzie inny jest lepiej dostosowany.

Kuta stal węglowa a staliwo: Odlewanie pozwala na znacznie większą złożoność geometryczną — wewnętrzne przejścia, podcięcia i puste sekcje, których kucie nie jest w stanie osiągnąć bez operacji wtórnych. Staliwo ma jednak nieodłączne ograniczenia mikrostrukturalne: porowatość skurczową, puste przestrzenie gazowe i grubsze struktury ziaren, które zmniejszają wytrzymałość zmęczeniową i udarność. W przypadku części narażonych na obciążenia cykliczne lub udarowe – wały korbowe, głowice młotów, haki do podnoszenia, korpusy zaworów ciśnieniowych – doskonała struktura ziaren odkuwki uzasadnia wyższe koszty oprzyrządowania i przetwarzania. Opublikowane dane konsekwentnie pokazują osiągnięcia kutych elementów ze stali węglowej trwałość zmęczeniowa 20–30% wyższa niż równoważne części odlewane w identycznych warunkach obciążenia, ze znacznie lepszymi wartościami udarności Charpy'ego, zwłaszcza w temperaturach poniżej zera.

Kuta stal węglowa a pręt obrabiany maszynowo: Obrobiona część wycięta z pręta walcowanego ma strukturę ziaren zorientowaną wzdłuż kierunku walcowania pręta. Podczas obróbki do złożonego kształtu przepływ ziaren zostaje przerwany — przebiega prosto przez część, niezależnie od geometrii. Natomiast w części kutej przepływ ziaren odpowiada konturowi części. W przypadku wału kołnierzowego wykonanego z pręta ziarno przebiega osiowo przez promień kołnierza – jest to słaba orientacja dla obciążeń zginających i ścinających, którym faktycznie podlega kołnierz. Równoważna odkuwka miałaby przepływ ziaren zakrzywiony przez kołnierz, wyrównujący się ze ścieżkami naprężeń. W zastosowaniach wymagających dużej liczby cykli lub o krytycznym znaczeniu dla bezpieczeństwa to rozróżnienie nie ma charakteru akademickiego: jest to różnica pomiędzy częścią, która spełnia projektowaną trwałość, a tą, która jej nie spełnia.

Praktyczne wskazówki dla zespołów zaopatrzeniowych i inżynierów projektujących są proste: określić kutą stal węglową, gdy część przenosi obciążenia dynamiczne, udarowe lub zmęczeniowe; działa w środowiskach o niskiej temperaturze, w których problemem jest przejście z plastyczności w kruchość; lub jest elementem krytycznym dla bezpieczeństwa, w przypadku którego awaria polowa ma poważne konsekwencje. Jeśli wymaga tego geometria, obciążenie jest przeważnie statyczne lub ograniczenia objętościowe i kosztowe powodują, że inwestycja w oprzyrządowanie jest niepraktyczna, należy stosować alternatywy odlewane lub obrabiane maszynowo.
