Kucie a odlewanie: rozróżnienie rdzenia, właściwości mechaniczne i przewodnik po zastosowaniach

Co znaczy sfałszowany? Co oznacza casting? Podstawowe wyróżnienie

Kucie to proces produkcyjny, w którym lity metal jest kształtowany poprzez zastosowanie siły ściskającej — za pomocą młotków, pras lub matryc — gdy metal jest gorący (powyżej temperatury rekrystalizacji), ciepły lub zimny. Metal nigdy nie jest całkowicie stopiony. W stanie stałym ulega deformacji, co powoduje ściskanie i wyrównywanie wewnętrznej struktury ziarnistej materiału.

Odlew to proces, w którym metal jest podgrzewany do stanu ciekłego, wlewany lub wtryskiwany do formy, która określa ostateczny kształt i pozostawiany do zestalenia. Gdy metal ostygnie, formę wyjmuje się, a część — odlew — zachowuje geometrię wnęki formy.

Fundamentalne różnica między odlewaniem a kuciem jest zatem stan metalu podczas kształtowania: stały i odkształcony pod ciśnieniem podczas kucia; płynny i zestalony w formie podczas odlewania. Ta różnica w procesie pozwala uzyskać materiały o odrębnych strukturach wewnętrznych, właściwościach mechanicznych i charakterystycznych trybach awarii — dlatego wybór między nimi jest decyzją projektową i inżynieryjną, a nie tylko kalkulacją kosztów.

Co jest Kucie Metalowe? Jak kuta jest stal i inne metale

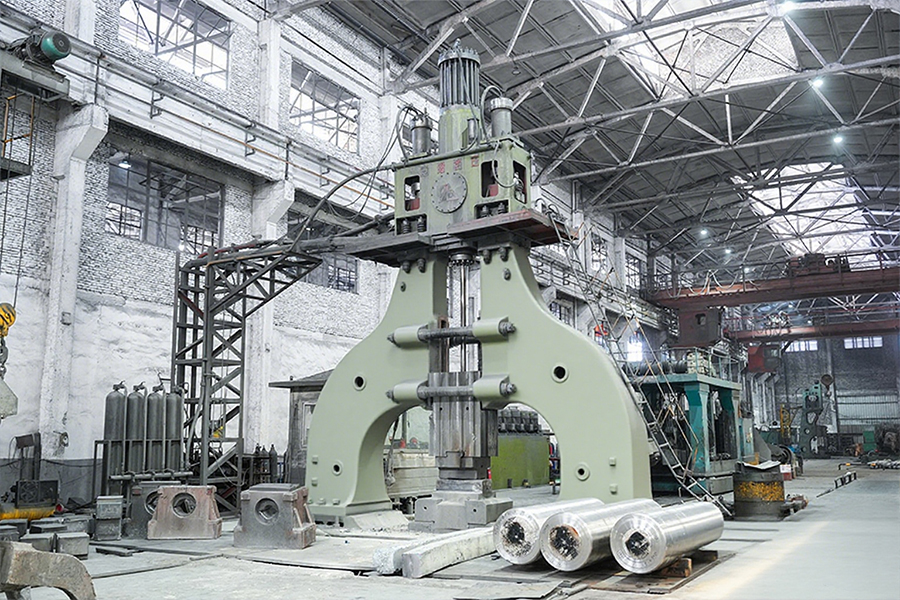

Kucie metal polega na umieszczeniu podgrzanego kęsa lub wlewka pomiędzy matrycami i przyłożeniu siły, aż metal wpłynie do wnęki matrycy. Trzy główne metody kucia to kucie swobodnie matrycowe, kucie w matrycy zamkniętej (odciskowej) i walcowanie pierścieni bez szwu.

w kucie swobodnie matrycowe , metal jest obrabiany pomiędzy płaskimi lub po prostu ukształtowanymi matrycami, które nie obejmują całkowicie przedmiotu obrabianego. Operator wielokrotnie zmienia położenie kęsa pomiędzy uderzeniami młotka, aby uzyskać pożądany kształt. Kucie swobodnie matrycowe wykorzystuje się do produkcji dużych, prostych elementów — wałów, tarcz, cylindrów — oraz do wytwarzania rafinowanej struktury ziaren w kęsach, które później będą poddawane obróbce mechanicznej lub kute w matrycy zamkniętej.

w kucie matrycowe , górna i dolna matryca z obrobionymi wnękami całkowicie otaczają kęs. Pod wpływem siły nacisku metal przepływa, wypełniając każde wgłębienie matrycy, tworząc części o kształcie zbliżonym do netto z wąskimi tolerancjami wymiarowymi. Jest to proces, który kryje się za większością kutych komponentów przemysłowych na dużą skalę: korbowodami, wałami korbowymi, kołnierzami, półfabrykatami przekładni i narzędziami ręcznymi.

Jak kuta jest stal? Stale węglowe i stopowe są zwykle kute w temperaturach od 1100°C do 1250°C, znacznie powyżej temperatury rekrystalizacji (~450–600°C dla większości stali), gdzie metal jest wystarczająco plastyczny, aby płynąc pod ciśnieniem matrycy bez pękania. Kęs jest podgrzewany w piecu gazowym lub indukcyjnym, przenoszony do prasy lub młotka i kuty w jednym lub wielu uderzeniach lub uderzeniach. Po kuciu części są poddawane obróbce cieplnej — normalizacji, ulepszaniu cieplnemu i odpuszczaniu — w celu osiągnięcia docelowych właściwości mechanicznych przed obróbką końcową.

Co to jest kucie stali pod względem wyniku metalurgicznego? Odkształcenie ściskające poprawia wielkość ziaren, zamyka porowatość wewnętrzną i puste przestrzenie w pierwotnym kęsie oraz wydłuża ziarna w kierunku przepływu metalu — tworząc charakterystyczny przepływ ziarna wzór zgodny z konturem części. Ta włóknista struktura ziaren odpowiada za wyższą odporność zmęczeniową i udarową odkuwek w porównaniu z odlewami o tym samym składzie stopu.

Co jest Cast Metal? What Is Cast Steel?

Odlew metalowy to dowolny element metalowy wytwarzany przez wlewanie stopionego metalu do formy. Termin ten obejmuje szeroką gamę stopów — żeliwo, staliwo, odlewy aluminiowe, odlewane stopy miedzi — oraz szeroką gamę typów form, od jednorazowych form piaskowych po stałe matryce metalowe stosowane w odlewaniu ciśnieniowym i formy z powłoką ceramiczną stosowane w odlewaniu metodą traconego węgla.

Co to jest staliwo? Staliwo to stal, która została stopiona i wlana do form, a nie kuta lub walcowana. Zwykle zawiera 0,1–0,5% węgla i może zawierać dodatki stopowe manganu, chromu, molibdenu lub niklu, aby osiągnąć docelowe właściwości. Staliwo ma losową strukturę ziaren równoosiowych — ziarna wyrastają ze ścian formy do wewnątrz podczas krzepnięcia, bez preferowanej orientacji — co sprawia, że ​​jest ona izotropowa (równe właściwości we wszystkich kierunkach), ale bez kierunkowego wzmocnienia przepływu ziaren jak w odkuwce.

Proces odlewania pozwala na uzyskanie geometrii niemożliwych lub niepraktycznych do wykucia: wewnętrznych wnęk, złożonych trójwymiarowych powierzchni, elementów wnikających i bardzo dużych jednoczęściowych struktur. Obudowy pomp, bloki silników, obudowy turbin i korpusy zaworów są klasycznymi zastosowaniami odlewniczymi właśnie dlatego, że ich wewnętrznej geometrii nie można wytworzyć metodą kucia matrycowego przy rozsądnych kosztach.

Stal kuta a stal lana: porównanie właściwości mechanicznych

The różnica między kutym a odlewanym stal jest najbardziej widoczna pod względem trwałości zmęczeniowej, udarności i ciągliwości przy rozciąganiu. Poniższa tabela porównuje typowe wartości dla stali średniowęglowej (odpowiednik w przybliżeniu AISI 1040) w warunkach odlewania i kucia po równoważnej obróbce cieplnej.

Różnica energii uderzenia jest szczególnie uderzająca: zazwyczaj zapewnia to kuta stal dwa do trzech razy większa udarność Charpy'ego staliwa z tego samego stopu. Z tego powodu elementy krytyczne dla bezpieczeństwa poddawane obciążeniom udarowym – wały korbowe, korbowody, półosie, zwrotnice zawieszenia, elementy podwozia – są określane jako odkuwki, a nie odlewy, w praktycznie wszystkich normach inżynieryjnych.

Kute żelazo a żeliwo: wyróżnienie metalurgiczne

Porównanie kute żelazo vs. żeliwo wymaga wyjaśnienia: żeliwo i kute (kute) żelazo to nie ten sam stop. Żeliwo zawiera 2–4% węgla — na tyle dużo, że podczas krzepnięcia węgiel wytrąca się w postaci płatków lub grudek grafitu, co nadaje żeliwie charakterystyczną kruchość i doskonałą wytrzymałość na ściskanie, ale bardzo niską ciągliwość przy rozciąganiu. Z tej wysokiej zawartości węgla wytwarza się również żeliwo niezwykle trudne do podrobienia : wtrącenia grafitowe działają jak wewnętrzne koncentratory naprężeń, które powodują pękanie materiału pod wpływem odkształcenia ściskającego odkuwki.

Czy potrafisz kuć żeliwo? Nie praktycznie, nie. Zawartość węgla i mikrostruktura żeliwa sprawiają, że nie nadaje się ono do obróbki na gorąco. Jest to z natury materiał odlewniczy. Kute żelazo — historyczny poprzednik współczesnej stali — ma zawartość węgla poniżej 0,08% i zawiera wtrącenia żużla w postaci włóknistej, dzięki czemu można je obrabiać pod młotkiem. Nowoczesna stal niskowęglowa (która pod koniec XIX wieku zastąpiła w handlu kute żelazo) to stop na bazie żelaza nadający się do kucia, stosowany w zastosowaniach konstrukcyjnych i inżynieryjnych.

Jak odróżnić żeliwo od stali na nieoznaczonej części: żeliwo przy uderzeniu będzie wydawać głuchy odgłos; stalowe pierścienie wyraźnie. Test pilnika wykazał, że żeliwo jest bardziej miękkie w dotyku, ale kruche — raczej odpryskuje niż odkształca się pod krawędzią pilnika. Pęknięcia żeliwa o szarym przekroju ziarnistym; pęknięcia stali o srebrzystym, włóknistym wyglądzie. Testy iskier wykazały, że żeliwo wytwarza krótkie, pomarańczowe, rozwidlające się iskry; stal średniowęglowa wytwarza dłuższe, jaśniejsze i bardziej złożone iskry wybuchowe.

Odlewane aluminium a kute aluminium: gdzie różnica ma największe znaczenie

The odlewane aluminium vs. kute aluminium porównanie odzwierciedla stalową obudowę, ale z pewnymi ważnymi niuansami charakterystycznymi dla niższej gęstości aluminium i różnych mechanizmów wzmacniających.

Odlewane stopy aluminium (A356, A380, 319) są przeznaczone do odlewania – mają wyższą zawartość krzemu (5–12%), co obniża temperaturę topnienia, zmniejsza skurcz podczas krzepnięcia i poprawia płynność w formie. Powstała mikrostruktura zawiera eutektyczne cząstki krzemu, sieci dendrytów i potencjalną porowatość skurczową, która ogranicza ciągliwość przy rozciąganiu i wytrzymałość zmęczeniową. Odlewane części aluminiowe są lżejsze i tańsze w produkcji o skomplikowanych kształtach niż odkuwki, dzięki czemu nadają się do bloków silnika, obudów skrzyń biegów, kolektorów dolotowych i wsporników konstrukcyjnych, gdzie poziomy naprężeń i cykle zmęczeniowe mieszczą się w granicach możliwości materiału.

Kute stopy aluminium (2024, 6061, 7075) zawierają mniejszą ilość krzemu i większe ilości miedzi, magnezu lub cynku, które poddają się obróbce cieplnej wytrącającej (T4, T6, T73) w celu uzyskania bardzo wysokiego stosunku wytrzymałości do masy. Proces kucia eliminuje porowatość, udoskonala wielkość ziaren i orientuje przepływ ziaren wzdłuż ścieżki naprężeń elementu. Kute aluminium vs. odlewane aluminium w zastosowaniach, w których zmęczenie jest krytyczne — elementy konstrukcyjne samolotów, wysokowydajne wahacze, wsporniki rowerów górskich, sprzęt wspinaczkowy — konsekwentnie wykazują, że odkuwka zapewnia o 20–40% lepszą trwałość zmęczeniową przy równoważnej masie przekroju.

Koła odlewane a koła kute: czym właściwie się różnią

Koła odlewane a kute jest jednym z najbardziej znaczących komercyjnie zastosowań porównania odlewów i odkuwek, szczególnie na motoryzacyjnym rynku wtórnym. Różnica w wydajności i cenie pomiędzy koła odlewane lub kute odzwierciedla podstawowe rozróżnienie metalurgiczne.

Odlewane aluminiowe koła (odlew ciśnieniowy lub odlew grawitacyjny) to standard montażu OEM w prawie wszystkich pojazdach produkcyjnych. Proces odlewania umożliwia uzyskanie złożonych geometrii szprych i wzorów dekoracyjnych przy niskim koszcie jednostkowym. Stop aluminium (zwykle A356-T6) ma odpowiednią trwałość zmęczeniową do normalnego użytkowania drogowego. Ograniczeniem jest to, że minimalna grubość ścianki jest ograniczona wymaganiami dotyczącymi porowatości odlewu – cienkie sekcje są bardziej podatne na defekty porowatości – dlatego odlewane koła przenoszą więcej materiału (a tym samym większą wagę) niż strukturalnie równoważne konstrukcje kute.

Kute koła — niezależnie od tego, czy są to odkuwki monoblokowe formowane przepływowo, czy wieloczęściowe kute centrum z odlewanym lub wyoblanym obrzeżem zewnętrznym — należy stosować stop aluminium 6061-T6 lub 6082-T6 kuty pod naciskiem prasy 4 000–10 000 ton. Rezultatem jest gęstsza, pozbawiona porowatości mikrostruktura, która pozwala projektantowi zmniejszyć grubość ściany, zachowując ten sam cel konstrukcyjny. A koło kute vs. koło odlewane o tym samym nominalnym rozmiarze i konstrukcji zazwyczaj pozwala zaoszczędzić 20–35% masy — 1–3 kg na narożnik w przypadku typowego mocowania 18–20 cali — co zmniejsza masę nieresorowaną, bezwładność obrotową i efekt żyroskopowy. Zwiększenie kosztów jest znaczne: kute felgi kosztują od trzech do dziesięciu razy więcej niż równoważne konstrukcje odlewane, dlatego pozostają one na rynku wtórnym i w sportach motorowych, a nie w masowej produkcji OEM.

Wał korbowy i tłoki kute a odlewane: zastosowania w układach napędowych

The kuty lub odlewany wał korbowy To wyróżnienie kształtuje inżynierię układów napędowych od dziesięcioleci. W większości produkowanych silników samochodów osobowych stosuje się wały korbowe z żeliwa lub żeliwa sferoidalnego — są tańsze, łatwiejsze w produkcji w przypadku złożonych geometrii i całkowicie odpowiednie do poziomów naprężeń i cykli zmęczeniowych występujących podczas normalnego użytkowania na drogach. Wały korbowe ze stali kutej (zwykle ze stali stopowej 4340 lub 5140) są przeznaczone do zastosowań o wysokich osiągach, z turbodoładowaniem i silnikami wysokoprężnymi, gdzie szczytowe ciśnienia w cylindrach i zakresy obrotów powodują obciążenia zmęczeniowe i udarowe przekraczające granicę wytrzymałości żeliwa.

Kuty wał korbowy może być wykonany z mniejszej części stali o wyższej wytrzymałości niż jego odlewany odpowiednik, co pozwala na zmniejszenie masy bez utraty trwałości zmęczeniowej. Przepływ ziaren zgodny z geometrią wykorbienia oznacza, że ​​naprężenia zginające i skręcające działają wzdłuż, a nie w poprzek granic ziaren – co stanowi optymalną orientację pod względem odporności zmęczeniowej. W sportach motorowych i ciężkich silnikach wysokoprężnych kute wały korbowe są zasadniczo obowiązkowe.

Tłoki kute a odlewane pokaż podobny wzór. Odlewane tłoki aluminiowe (zwykle ze stopu nadeutektycznego A390) są standardem w produkowanych silnikach — są niedrogie, spójne wymiarowo i odpowiednie dla normalnego ciśnienia roboczego w cylindrach. Kute tłoki (stop 2618 lub 4032) są stosowane w silnikach z turbodoładowaniem, doładowaniem i silnikach o wysokim stopniu sprężania, w których szczytowe ciśnienie w cylindrze powyżej 100–150 barów przekracza wytrzymałość zmęczeniową konstrukcji odlewanych. Kute tłoki są nieco cięższe niż równoważne konstrukcje odlewane (niższa zawartość krzemu w stopie do kucia oznacza większą rozszerzalność cieplną, co wymaga konstrukcji węższego luzu tłok-ściana), ale zapewniają znacznie lepszą odporność na uszkodzenia detonacyjne i pękanie zmęczeniowe na koronie i piastze sworznia.

Co jest a Forged Golf Club? Forged vs. Cast Golf Irons

Co to jest kuty kij golfowy? w golf equipment, a forged iron is one whose head is produced by pressing a heated steel billet between dies to form the blade shape, rather than pouring molten metal into a mold. The process is the same closed-die forging used in industrial manufacturing, scaled to the small, precise geometry of an iron head.

Co oznacza casting w golfie? Żeliwa — które stanowią większość objętościowej produkcji żeliwa golfowego — to odlewy metodą traconego materiału ze stali nierdzewnej (zwykle ze stali nierdzewnej 17-4PH lub 431). Roztopioną stal wlewa się do ceramicznej formy skorupowej zbudowanej wokół woskowego wzoru w kształcie głowy. Odlewanie metodą traconego materiału umożliwia uzyskanie złożonych geometrii grzbietu wnęki, wyważenia obwodowego i konstrukcji z wielu materiałów (obciążniki wolframowe, wkładki polimerowe), których kucie byłoby niemożliwe lub zbyt kosztowne. W kategoriach ulepszania gier i ulepszania super gier dominują żeliwa.

The różnica między kutym a odlewanym irons w golfie liczy się przede wszystkim wyczucie, a nie wydajność konstrukcyjna. Stal niskowęglowa (stal węglowa 1020 lub 1025) stosowana w kutych żelaznych głowicach jest bardziej miękka niż stal nierdzewna używana do odlewania, co zapewnia gęstsze, bardziej stonowane wrażenie uderzenia, preferowane przez wielu wykwalifikowanych graczy. Proces kucia pozwala również na precyzyjne rozłożenie ciężaru i regulację wyciągnięcia/położenia po wyprodukowaniu — bardziej miękka stal wygina się pod prętem zginającym w bardziej przewidywalny sposób niż odlew ze stali nierdzewnej. Kute i odlewane żelazka golfowe jest zatem w mniejszym stopniu kwestią trwałości, a bardziej kwestią preferencji i grywalności: żeliwa zapewniają lepsze wyważenie obwodowe i wybaczanie; kute żelazka zapewniają bardziej miękkie odczucie i większą wykonalność dla graczy, którzy celowo kształtują strzały.

wvestment Casting vs. Forging: When Each Process Wins

wvestment casting vs. forging to najbardziej bezpośrednia konkurencja procesowa w produkcji precyzyjnej. Odlewanie metodą traconego wosku (nazywane również odlewaniem metodą traconego wosku) pozwala uzyskać części o kształcie zbliżonym do netto, o doskonałym wykończeniu powierzchni i zdolności do utrzymywania tolerancji ± 0,1–0,3 mm bez obróbki. Może wytwarzać elementy wewnętrzne, podcięcia i przekroje cienkościenne (do 1,5–2,0 mm), których nie da się osiągnąć w przypadku kucia matrycowego. Kompromis jest taki sam, jak w przypadku wszystkich odlewów: zestalona mikrostruktura z potencjalną porowatością i brakiem wyrównania przepływu ziaren.

Kucie wygrywa, gdy głównym wymaganiem projektowym jest wytrzymałość zmęczeniowa, odporność na uderzenia lub minimalny ciężar przy danym obciążeniu konstrukcyjnym. Odlewanie metodą inwestycyjną wygrywa, gdy złożoność geometrii, dobór stopu (trudne do kucia nadstopy, aluminidki tytanu) lub ekonomika produkcji od małych do średnich serii sprawiają, że kucie matrycowe jest niepraktyczne.

w practice, many high-performance components use both processes in sequence: an investment-cast preform is subsequently hot-worked (forge-finished) to close residual porosity and establish grain flow — a hybrid route used for titanium compressor blades and some aerospace structural fittings.

Niestandardowe złożone kute kształty: co jest, a czego nie można osiągnąć

Niestandardowe, złożone kute kształty są możliwe do osiągnięcia w ramach ograniczeń określonych przez zachowanie przepływu materiału, konstrukcję matrycy i wydajność prasy wymaganą do wypełnienia złożonych wnęk. Nowoczesne kucie matrycowe z matrycami progresywnymi z wieloma tłoczeniami może wytwarzać części o kształcie zbliżonym do netto z żebrami, występami, kołnierzami i profilowanymi powierzchniami, ale elementy wnikające (podcięcia), puste wnęki wewnętrzne i bardzo cienkie niepodparte sekcje pozostają poza tym, co konwencjonalne matryce do kucia mogą wytworzyć bez operacji wtórnych.

Kucie precyzyjne — zwane także kuciem bezwypływkowym lub kuciem siatkowym — wykorzystuje ściśle kontrolowaną objętość kęsów i geometrię matrycy, aby wytworzyć części wymagające minimalnej obróbki lub żadnej obróbki. W ten sposób powstają tytanowe łopatki wentylatorów do silników odrzutowych, aluminiowe zwrotnice zawieszenia i stalowe przekładnie stożkowe. Koszt matrycy do kucia precyzyjnego jest znacznie wyższy niż w przypadku kucia konwencjonalnego (złożona matryca do części samochodowych może kosztować 150 000–500 000 USD), co oznacza, że ​​proces jest ekonomiczny tylko przy wielkości produkcji, która amortyzuje koszt oprzyrządowania — zwykle powyżej 10 000–50 000 części rocznie, w zależności od złożoności części.

W przypadku naprawdę złożonej geometrii przy mniejszych objętościach, odlewanie metodą inwestycyjną pozostaje bardziej ekonomiczną metodą , z kosztami matrycy o rząd wielkości niższymi i możliwością uwzględnienia cech, których nie da się odtworzyć w żadnym procesie kucia. Decyzja pomiędzy odlewaniem a kuciem niestandardowego komponentu ostatecznie sprowadza się do: jeśli geometrię można odkuć, a objętość uzasadnia użycie oprzyrządowania, wykuj ją w celu uzyskania wydajności strukturalnej; jeśli geometria, stop lub objętość sprawiają, że kucie jest niepraktyczne, odlej go i zaprojektuj grubość przekroju, aby skompensować niższe właściwości zmęczeniowe mikrostruktury odlewu.
